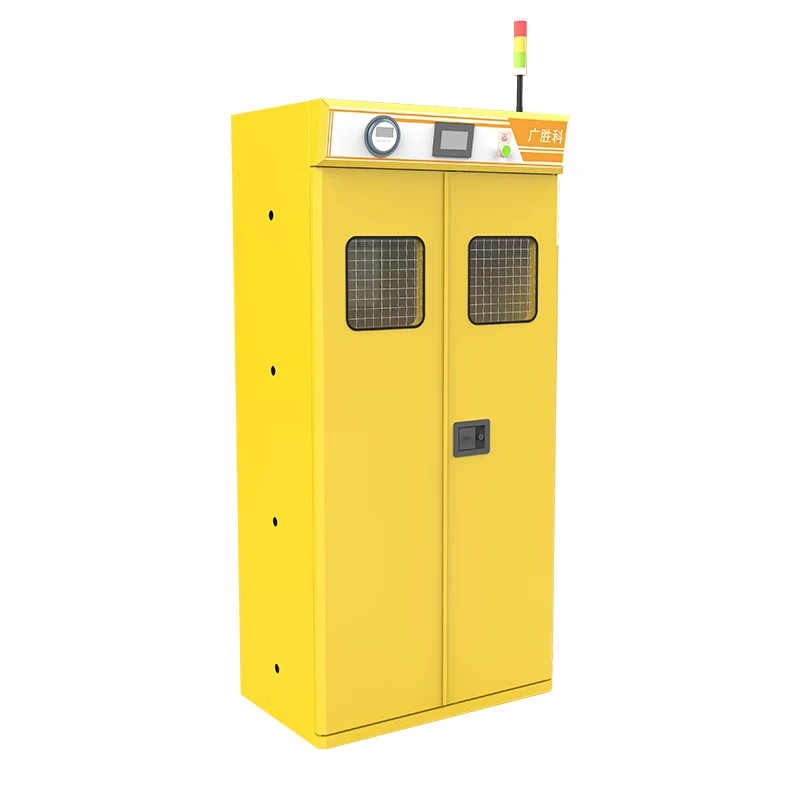

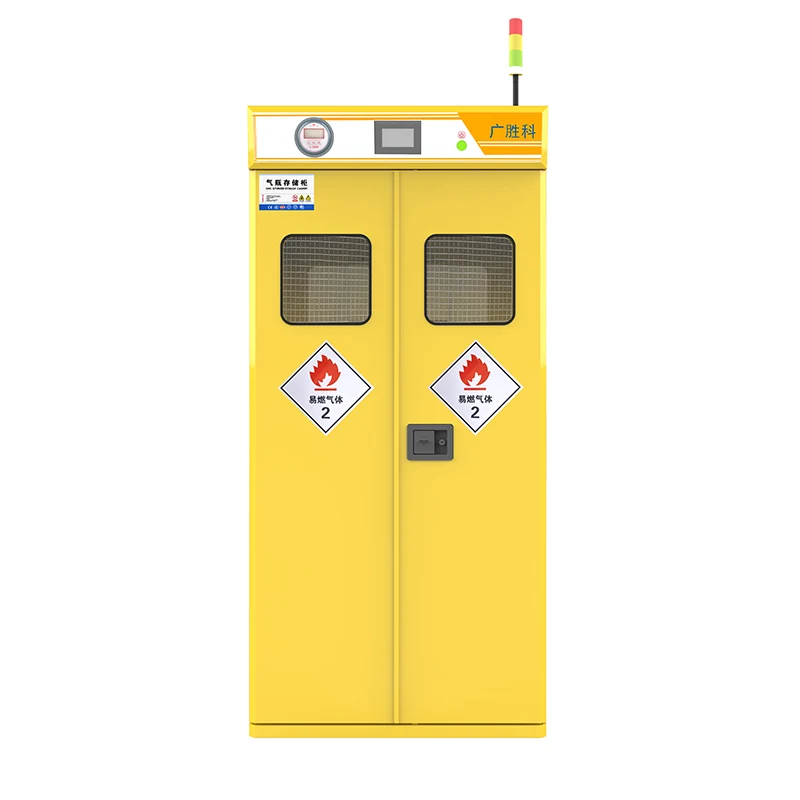

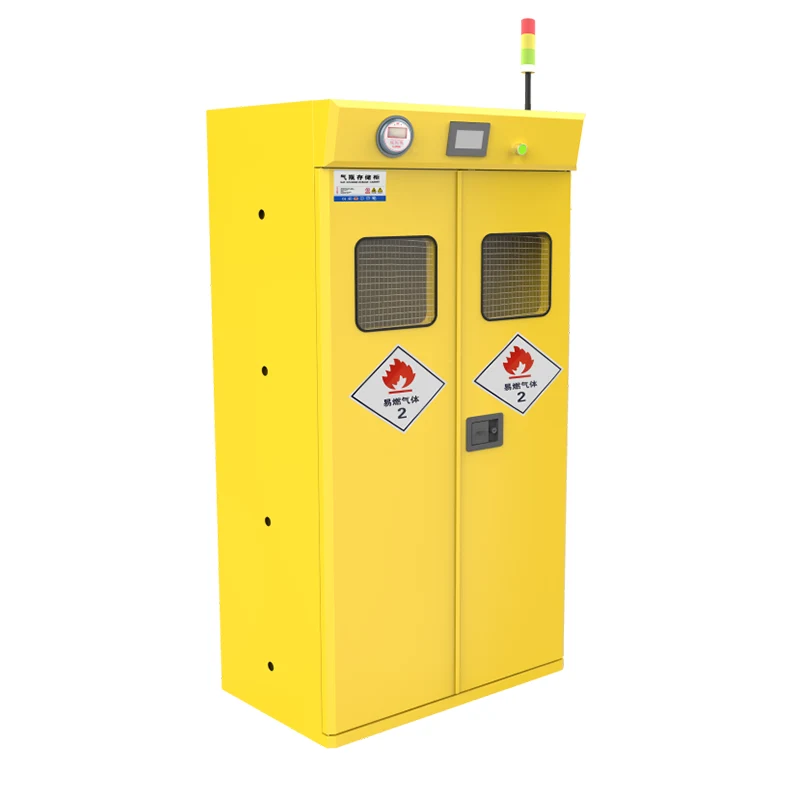

Intelligent Double Bottle Explosion Proof Gasylinderspeicherschrank

Der explosionssichere Gaszylinderspeicherschrank ist eine sichere Aufbewahrungslösung für verschiedene gefährliche brennbare und explosive Gase, einschließlich Methan, Acetylen, Wasserstoff, Sauerstoff und inerter Gase. Es ist mit einer Alarmfunktion ausgestattet, um eine hohe Sicherheit, Zuverlässigkeit und Qualität zu gewährleisten.

1. Schrankkörper

Das Schrank besteht aus doppelschichtigen, hochwertigen Kaltstahlplatten mit einer Dicke von ≥ 1,5 mm. Nach der Durchführung von Phosphating -Behandlungen wird die Oberfläche elektrostatisch mit Epoxidharz besprüht, was eine hervorragende Resistenz gegen Säuren, Alkalien und Rost bietet. Die Außentürplatte verfügt über eine 1,5 mm dicke Struktur, und die Zwischenschicht ist mit feuerfestem Material von Keramikfasern gefüllt.

2. Türplatte

Die Türplatte ist mit abnehmbaren Scharnieren und einem transparenten explosionssicheren Glasobjektfenster auf der Vorderseite ausgestattet, sodass Benutzer den Verwendungsstatus der Gasflaschen im Schrank beobachten können.

3.. Fenster anzeigen

Das Betrachtungsfenster besteht aus temperamentvollem Glas mit einem einzigartigen und neuartigen Design.

4. Pass Hole

Auf der Seite des Schranks befindet sich ein Passloch, um im Inneren einen ordnungsgemäßen Gaszirkulation zu gewährleisten.

5. bewegliches Fixiergerät

Das bewegliche Befestigungsgerät kann die Lagerung von Gasflaschen mit unterschiedlichen Höhen und Durchmessern aufnehmen. Es verwendet einen festen Fixiermechanismus vom Typ 304 Edelstahlketten, um zu verhindern, dass die Gasflaschen umkippen.

6. Mechanisches Pedal

Das Pedal ist eine mechanische Rampenplatte. Am unteren Rand des Schranks befindet sich ein einstellbares Edelstahl-geprägter Pedal, das das einfache Laden und Entladen von Gasflaschen erleichtert.

7. Verriegelungsgerät

Eine Dreipunktverbindungsschloss wird verwendet, die eine verbesserte Sicherheit bietet.

8. Alarmgerät

Ein hörbares und visuelles Alarmsystem wird mit einem lauten, aber nicht reizenden Geräusch übernommen.

9. Automatisches Auspuffanlagen (optional)

10. Gasablassventil

Das Gasabgasventil verfügt über ein Doppelvalvalve-Strukturdesign. Es wird automatisch alarmiert und abgeschaltet, wenn der Gasdruck nicht ausreicht.

11. Unterdruckmesser

Der Unterdruck im Kabinett kann entsprechend der Art des Gases eingestellt werden. Es ermöglicht Benutzern, den Unterdruck im Schrank zu überwachen. Wenn der Sensor im Kabinett ein Gasleck erkennt und den Alarm aktiviert, beginnt der obere Lüfter automatisch und vertreibt das Gas außerhalb des Auspuffrohrs, um die Sicherheit des Arbeitsbereichs zu schützen.

12. Steuerungssystem

Das Steuerungssystem verfügt über 40 häufig verwendete Gasparameter, die zur Auswahl eingebettet sind.

13. Automatisches Türschließgerät

Wenn die Temperatur außerhalb des Schranks 70 ° C erreicht, schmilzt die Verriegelungsvorrichtung des Gaszylinderschranktürs automatisch, und die Tür schließt automatisch und verhindert, dass sich das Feuer im Inneren ausbreitet.

14. Drucküberwachung

Der Unterdruck im Gaszylinderschrank wird in Echtzeit angezeigt. Wenn der Druck niedriger als der festgelegte Wert ist, wird der Lüfter automatisch aktiviert. Der maximale Unterdruck im Zylinder kann 60 Pascalen erreichen.

15. Automatisches Schaltgerät

Wenn der Gasdruck in einem Zylinder nicht ausreicht, wechselt er automatisch auf den vollen Zylinderbereich. Wenn der Gasdruck in beiden Zylindern nicht ausreicht, schließt sich das Hauptventil automatisch.

16. Semi-automatisches Gasschaltsystem aus Edelstahl

Dieses System ist für C₂h₂, Co₂, AR, N₂, He, O₂ und Air geeignet. Der maximale Eingangsdruck beträgt 20 MPa und der Ausgangsdruck liegt zwischen 0 und 1,6 mPa. Es arbeitet in einem 1-Use-1-Standard-Modus und ist mit 4 Membranventilen (2 Ein-Aus-Ventile und 2 Spülenventile), einschließlich eines Druckentlastungsventils, ausgestattet. Die Einlass- und Auslassschnittstellen sind 1/4 ”NPT (F).

17. Explosionssicheres Magnetventil

18. Digitalanzeige Niedrigdruck Alarm (RY-PLB)

Es kann 1 - 4 Kanäle mit einem flüssigen Kristallanzeigen, einem hörbaren und visuellen Alarm sowie einer digitalen Anzeige überwachen.

19. Edelstahldrucksensor

Bereich: 0 - 20mpa; Ausgabe: 4 - 20 mA; Genauigkeit: 0,5%FS; Installationsfaden: 1/4npt

Vorsichtsmaßnahmen und Wartung

Speichern Sie Gasflaschen, die den gleichen Gasart im selben Schrank enthalten. Mischen Sie keine verschiedenen Arten von Gasen.

Stellen Sie beim Installieren des Gaszylinderschranks ihn gegen eine Wand und stellen Sie sicher, dass er ebenso hoch ist.

Testen Sie den Alarm einmal pro Woche. Verwenden Sie in der Regel einige Sekunden lang ein nicht entfaltetes Feuerzeug, um Gas in der Nähe der Lufteinnahme freizusetzen. Wenn der Alarm mit einer hörbaren und visuellen Warnung reagiert, funktioniert er ordnungsgemäß. Ansonsten inspizieren und reparieren Sie einen professionellen. (Hinweis: Sprühen Sie während der Tests niemals eine große Menge an Hochkonzentrationsgas direkt auf den inneren Sensor des Alarms, da dies den Sensor beschädigen kann.)

Halten Sie das Innere des Schranks sauber und entfernen Sie regelmäßig Staub oder andere Schmutz aus der Lufteinnahme des Sensors.

Hinweis: Wenn Gasflaschen im Kabinett gespeichert werden, sollte es unter normalen, nicht menschlich induzierten Umständen keine Probleme geben. Um langsame oder nicht reagierende Alarme aufgrund langer Inaktivitätszeiten zu verhindern, können das Personal Alarmtests mit Rauch und Gas durchführen, um den normalen Betrieb des Produkts zu gewährleisten. Selbstprüfung wird im Allgemeinen alle zwei Monate empfohlen.

Parameter (Spezifikation)

Funktion und Anwendung

Die intelligente Explosion - Proof Gasylinderkabinett fällt mit seinem fortschrittlichen intelligenten Sicherheitsschutzsystem auf. Es ist mit einer Vielzahl von Proben der Präzisionsüberwachung ausgestattet, einschließlich der Gaskonzentrationsüberwachungssonden, der Drucküberwachungssonden usw., die den Gasstatus im Schrank in der realen Zeit genau überwachen kann. Sobald die Gasleckage erkannt wurde, wird sofort ein hohes Hörer und visuelle Alarme ausgebildet und sendet Alarmnachrichten an die mobilen Geräte des relevanten Personals, um sicherzustellen, dass die Gefahr sofort erkannt werden kann. Wenn sich der Gasdruck innerhalb des Schranks abnormal ändert, reagiert das intelligente Steuerungssystem schnell und schneidet die Gasversorgung automatisch ab, um Sicherheitsunfälle zu verhindern, die durch Druckprobleme verursacht werden und die Gefahr in der Knospe erstrecken.

In der Workshop zur Herstellung von Electronic Chip werden im Produktionsprozess spezielle Gase wie Silan und Phosphin, die brennbar, explosiv und äußerst hohe Anforderungen an Druck- und Gasreinheit haben. Die intelligente Explosion - Proof Gasylinderschrank kann den Status dieser Gase in realer Zeit überwachen. Sobald es Leckage oder abnormalen Druck gibt, wird schnell alarmiert und die Gasversorgung abgeschnitten, um die Produktionssicherheit des Workshops und der Produktqualität zu gewährleisten. In den chemischen Laboratorien großer Skala wissenschaftlicher Forschungsinstitutionen sind mehrere experimentelle Gase koexistieren, und die Gasverbrauchs- und Lagerumgebung ist komplex. Die intelligenten Überwachungs- und Schutzfunktionen des intelligenten explosionssicheren Gaszylinderschranks können effektiv mit komplexen Situationen umgehen, ein sicheres und zuverlässiges experimentelles Umfeld für wissenschaftliche Forscher schaffen und wissenschaftliche Forschungsprojekte reibungslos verlaufen.
